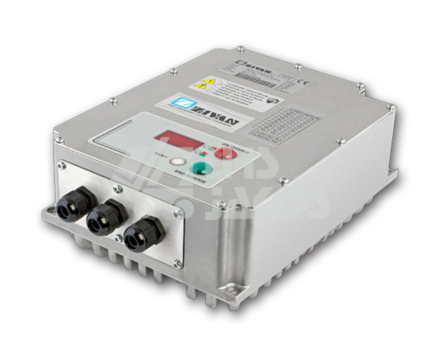

SG3

Jednofázový vysokofrekvenční nabíječ

SG3 nabíjecí přístroje představují revoluci v on-board nabíječích pro aplikace v elektrických vozidlech. Díky aktivnímu PFC filtru, který umožňuje vstupní napětí v rozsahu 95 až 265VAC, je lze použít kdekoliv na světě. Inovativní řešení chladiče, který je integrovaný do členitého hliníkového odlitku, přináší krytí IP65. Díky tomu je dosaženo maximální flexibility při instalaci a nabíječe lze použít i v těch nejnáročnějších provozních podmínkách. Nejnovější generace mikroprocesoru, který SG3 používá, je nezbytná pro zvládnutí nejrůznějších nabíjecích algoritmů. Izolované CANBUS rozhraní (2.0) umožňuje komunikaci nabíječe se systémem vozidla a mnoha dalšími zařízeními. Velká kapacita vnitřní paměti dokáže uložit až 1000 nabíjecích cyklů, což dovoluje úplnou analýzu chování baterie pro optimalizaci její životnosti.

Výkonové řady / doba nabíjení

Model Doba nabíjení
7 – 8,5 hod. / Ah
Doba nabíjení
9 – 11 hod. / Ah
Doba nabíjení
12 – 13 hod. / Ah
24V – 80A / 230VAC
24V – 80A / 120VAC
320 – 575
160 – 290
640 – 770
320 – 385
830 – 895
415 – 450
36V – 60A / 230VAC
36V – 60A / 120VAC
240 – 430
120 – 215
480 – 576
240 – 285
624 – 672
310 – 330
48V – 50A / 230VAC
48V – 50A / 120VAC
200 – 360
100 – 180
400 – 480
200 – 240
520 – 560
260 – 280
72V – 35A / 230VAC
72V – 35A / 120VAC
140 – 252
70 – 125
280 – 330
140 – 175
360 – 390
180 – 195
80V – 30A / 230VAC
80V – 30A / 120VAC
120 – 215
60 – 105
240 – 290
120 – 145
310 – 335
155 – 175
84V – 30A / 230VAC
84V – 30A / 120VAC
120 – 215
60 – 105
240 – 290
120 – 145
310 – 335
155 – 175
96V – 25A /230VAC
96V – 25A / 120VAC
100 – 180
50 – 90
200 – 240
100 – 120
260 – 300
130 – 105

Technická specifikace

Údaje o prostředí
Krytí IP65 (IP55 externí ventilátor)
Provozní teplota -30ºC až +70ºC
Chlazení Al chladič + externí ventilátor



Elektrické údaje
Univerzální vstupní napětí 95 – 265 VAC
Vstupní frekvence 50 – 60 Hz
Účiník 0,98
Účinnost do 93%
Spotřeba v pohotovostním režimu < 3W
Minimální spotřeba energie < 0,5 mA
Přesnost výstupního napětí: ± 0,5 %
Ochrana výstupu proti zkratu Pojistka
Ochrana výstupu proti přepólování Pojistka
Parametry zobrazované na displeji Napětí / Proud / Ah / Čas nabíjení
Sběrnice CAN (galvanicky oddělená)
Typ paměti Flash memory
Základní nabíjecí křivky IUIa / IU1U2oB / IUo
Individuální charakteristiky Programovatelné
Hardware On/Off vstup Ano
Paralelní zapojení Ano
Teplotní komp. napětí baterie Ano (s připojeným teplotním senzorem)
Pomocné kontakty Programovatelné
Další funkce Kalendář / Snímání dat / Odložený start

Více nabíjecích charakeristik pro různé typy baterií a nestandardní aplikace k dispozici.

Mechanické údaje
Rozměry 324 x 204 x 142 mm
Hmotnost 8 kg
Pouzdro Hliníkový odlitek



Ke stažení

  • Katalogový list CZ/EN (921,65 KB, pdf) Stáhnout
