SW1000

Albright SW1000

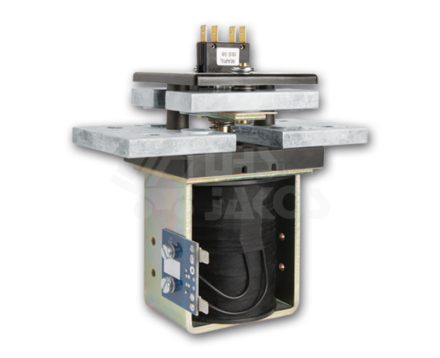

Stejnosměrný jednopólový stykač

SW1000 je série jednopólových DC stykačů určených pro spínání kontaktů bez zatížení. Typické aplikace zahrnují např. telekomunikační nebo energetické distribuční technologie.

Technická specifikace

Aplikace (provoz) Nepřerušovaný 1)
Jmenovité napětí cívky 2) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 1200 A
Hlavní kontakty 1 x NO
Mechanická životnost > 1000000 Operací

1) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

2) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
2) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
Provoz Nepřerušovaný
30% pracovní cyklus 2190A
40% pracovní cyklus 1895A
50% pracovní cyklus 1695A
60% pracovní cyklus 1550A
70% pracovní cyklus 1435A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta		 –
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta		  –
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž		 –
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž		 1800A při 60VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety – –
Bez zhášecích magnetů – 60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí 60-90W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 40-60W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 35-40W PO
100% cyklu / trvalého sepnutí 25-35W CO



Mechanické údaje
Připojení hlavních kontaktů 4 x díra / ⌀ = 10,5mm
Připojení cívky 6,3mm Faston
Volitelné možnosti
Pomocné kontakty (A/C) Ano
